高通量植物分蘗測量系統用于測量溫室盆栽的禾本科植物的分蘗數。以工業CT為基礎，結合農業應用實踐重新設計，主要包括自動傳送系統、X-射線發射器、X-射線檢測器、自動旋轉平臺、伺服電機控制器和電腦工作站。測量時利用傳送系統將被測植株傳送至旋轉平臺，通過電腦工作站對伺服電機控制器進行調控，使之穩定勻速驅動旋轉平臺進行360°自動旋轉，該過程中X-射線發射器和檢測器則處于固定位置進行掃描測量，圖像自動獲取、存儲和分析，整個測量過程大約20 s完成。

焦點到檢測器的最大距離：850 mm

焦點到被測物的距離：740 mm

視野面積：20 x 20 cm

焦點尺寸：約0.8 mm

工作電壓范圍（kV）：40 – 80

工作電流范圍（mA）：0.2 – 1

實際工作電壓（kV）：50

實際工作電流（mA）：1

劑量當量率：0.06 μSv/h

發射器焦點到旋轉平臺距離：1122 mm

發射器焦點到檢測器距離：1412 mm

放大倍數：1.26

橫截面視野范圍：244 mm

X-射線檢測器：線陣X-射線檢測器X scan 0.4f3-205

X-射線管電壓范圍（kV）：20 -160

像素數目：768

像素間距（mm）：0.4

像素高度（mm）：0.6

像素寬度（mm）：0.3

最大掃描速度（cm/s）：80

專為禾本科植物分蘗數測量而設計的CT系統

特別適合水稻、小麥等作物的分蘗數量

集成自動傳送系統

對植物分蘗位置進行360度旋轉斷層掃描(CT)

掃描完成后自動完成分蘗計數

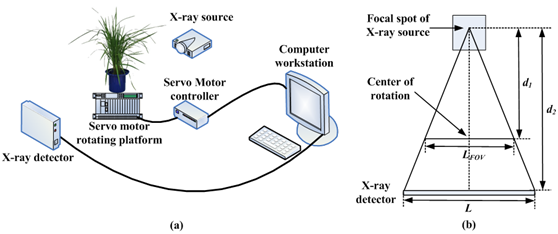

（a）高通量植物分蘗測量系統系統圖

（b）X-ray成像系統



X射線工作原理示意圖（a）和結構圖（b）描述了x-ray CT系統來測量水稻分蘗，扇形X-ray射線源和線陣列X-ray探測儀用來對盆栽植物進行斷層成像。

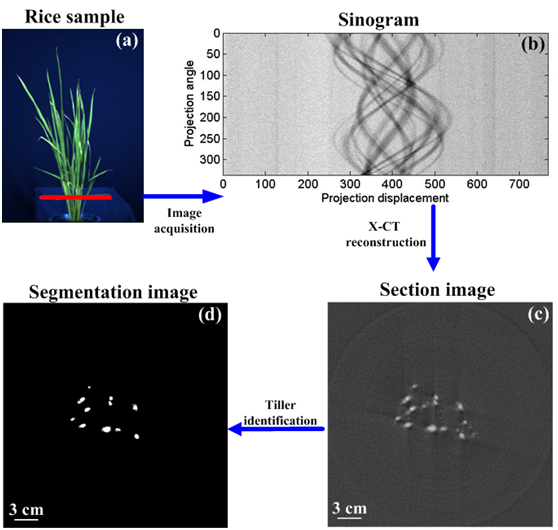

以水稻樣品為例，圖(a)展示了水稻樣品的原圖，圖(b)是獲取的正弦投影，圖(c)水稻斷層圖像成像效果，圖(d)描述了圖像處理結果。

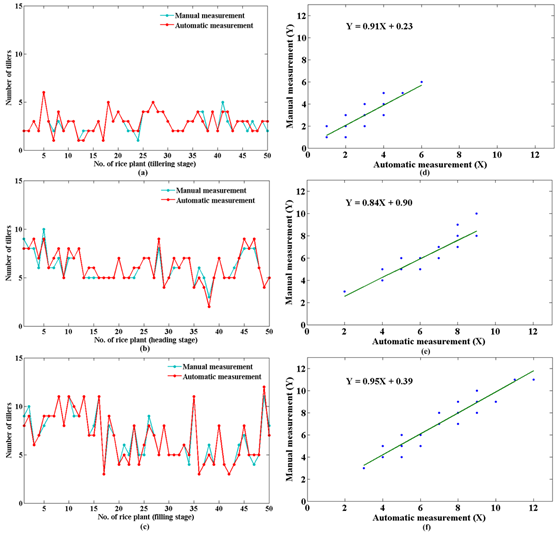

水稻樣品在分蘗期、抽穗期以及灌漿期系統測量分蘗數量與人工測量值相關性分析。
